電容器的串聯補償裝置怎樣接線?

  • 時間:2021-11-29 09:06:17
  • 作者:
  • 瀏覽:3442次

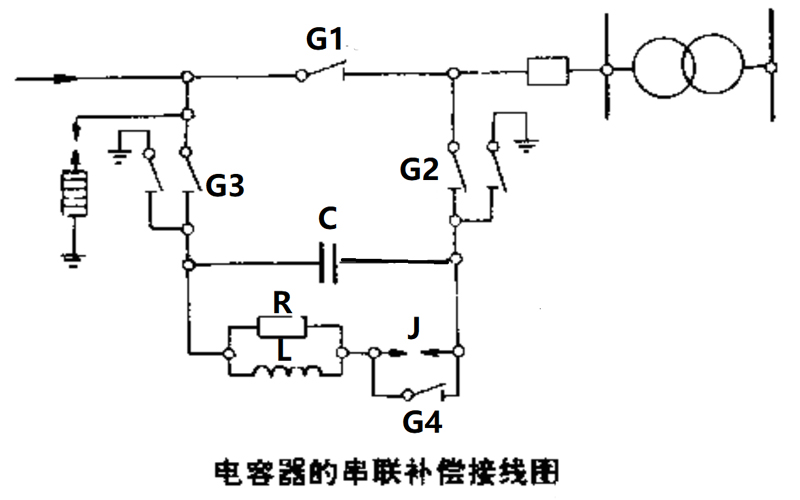

電力電容器除用于并聯補償外,還可用于串聯補償。通常,電容器的串聯補償裝置既可裝在線路末端,也可裝在線路首端或線路中間。在35千伏電網中,多設在末端變電所中。下圖示出電容器的串聯補償裝置接線圖 。


當電容器投入運行時,隔離開關G1、G4斷開,隔離開關G2、G3合上,其相應的接地閘刀斷開;當電容器退出運行時,隔離開關G1、G4合上,G2、G3斷開。間隙J可保護電容器不受短路電流所產生的過電壓的危害。當K點以后短路時,短路電流在電容器的電壓降待△Ud=Id*Xd將大于電容器的允許電壓許多倍。由于間隙的擊穿電壓整定值比電容器的允許過電壓要小得多,所以短路時過電壓會擊穿間隙,使電容器C短路。當短路切除后,間隙能通過負載電流,使串聯電容器裝置重新投入運行。

當電容器被間隙J或隔離開關G4短路時,電容器C便在電阻R和電感L的并聯回路中放電,此時RL起限制此放電電流的作用(RL稱為阻尼元件)。如果間隙J被擊穿后,因負載電流太大,間隙不能自動滅弧,則應將隔離開關G4換為斷路器,并安裝自動重合閘裝置。但是,這樣處理,投資就會相應增加。
